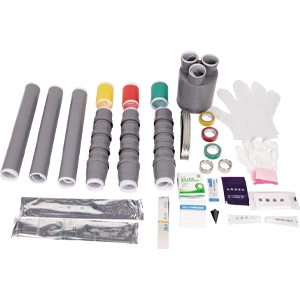

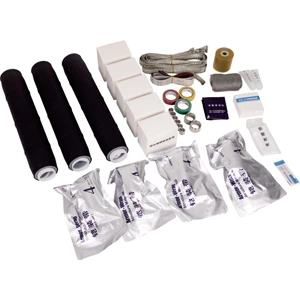

Аксессуары для кабелей с холодной усадкой 12/20, 18/20 кВ
- Выдерживаемое напряжение промышленной частоты:
- 54 кВ, 5 мин, без пробоя
- Испытание на частичные разряды:
- Величина частичного разряда ≤ 10 пКл при 20 кВ
- Испытание импульсным напряжением:
- 125 кВ, 10 положительных и 10 отрицательных импульсов, без пробоя.
- Испытание циклическим нагружением при постоянном напряжении (на воздухе):
- 35 кВ, температура проводника 95–100 ℃, всего 60 циклов, без пробоя, без пробоев.
- Испытание на термическую стойкость (проводник сечением 185 мм²):
- 23,4 кА, 2 с, дважды, видимых повреждений нет.
- Испытание на динамическую устойчивость:
- 82,6 кА, ≥ 10 мс, видимых повреждений нет.
- Измерение влажности (в помещении):
- 15 кВ, 300 ч, без пробоя, без пробоев
- Испытание в соляном тумане (внешние условия):
- 15 кВ, 1000 ч, без пробоя, без пробоя через затвор.
Монтажная схема трехжильного клеммного разъема с полной термоусадкой 12/20, 18/20 кВ
Испытания электрических характеристик
| Нет. | Тестовый образец | Стандартные требования |
| 1 | Выдерживаемое напряжение промышленной частоты | 54 кВ, 5 мин, без пробоя |
| 2 | Испытание частичного разряда | Величина частичного разряда ≤ 10 пКл при 20 кВ |
| 3 | Испытание импульсным напряжением | 125 кВ, 10 положительных и 10 отрицательных импульсов, без пробоя. |
| 4 | Испытание на циклическую нагрузку при постоянном напряжении (в воздухе) | 35 кВ, температура проводника 95–100 ℃, всего 60 циклов, без пробоя, без пробоев. |
| 5 | Испытание на термостойкость (проводник 185 мм²) | 23,4 кА, 2 с, дважды, видимых повреждений нет. |
| 6 | Испытание динамической устойчивости | 82,6 кА, ≥ 10 мс, видимых повреждений нет. |
| 7 | Испытание на влажность (в помещении) | 15 кВ, 300 ч, без пробоя, без пробоев |
| 8 | Испытание солевым туманом (на открытом воздухе) | 15 кВ, 1000 ч, без пробоя, без пробоя через затвор. |
Обзор продукта
◆Изделие выпускается в одножильном, двухжильном, трехжильном, четырехжильном и пятижильном исполнении и широко используется для оконцовки низковольтных кабелей и промежуточных соединений.
◆Превосходная гидрофобность поверхности, обеспечивающая высокую устойчивость продукта к загрязнениям.
◆Компактный размер, малый вес и надежная работа.
◆Область применения: Изделие обладает превосходной морозостойкостью и термостойкостью, что делает его особенно подходящим для использования в высокогорных, холодных, влажных, подверженных воздействию солевых брызг и сильно загрязненных средах.
Для установки не требуется открытый огонь, что делает его идеальным для легковоспламеняющихся и взрывоопасных зон, таких как нефтеперерабатывающие, химические, горнодобывающие предприятия и туннельные сооружения.
 |
 |
 |
 |
| Монтажный чертеж одножильного кабеля 12/20 кВ с термоусадочной трубкой для внутреннего монтажа | Монтажный чертеж трехжильного наружного клеммного соединения с термоусадочной трубкой 12/20 кВ | Трехжильный кабель 12/20 кВ с термоусадочной трубкой для наружного применения – вспомогательный чертеж. | Трехжильный промежуточный соединитель с холодной усадкой 12/20 кВ – вспомогательный чертеж |
Технические характеристики - Выбор модели
| Тип продукта | Модель | Сечение проводника (мм²) |
| 12/20 кВ Термоусадочный клеммный разъем для внутреннего применения | GHD-20HNLS-3(1)*35-500 | 35-500 |
| Наружный клеммный разъем с термоусадочной трубкой 12/20 кВ | GHD-20HWLS-3(1)*35-500 | 35-500 |
| Термоусадочное соединение 12/20 кВ | GHD-20JTLS-3(1)*35-500 | 35-500 |
| 18/20 кВ Термоусадочные клеммы для внутреннего применения | GHD-24HNLS-3(1)*35-630 | 35-630 |
| Наружный клеммный разъем с термоусадочной трубкой 18/20 кВ | GHD-24HWLS-3(1)*35-630 | 35-630 |
| Термоусадочное соединение 18/20 кВ | GHD-24JTLS-3(1)*35-630 | 35-630 |
