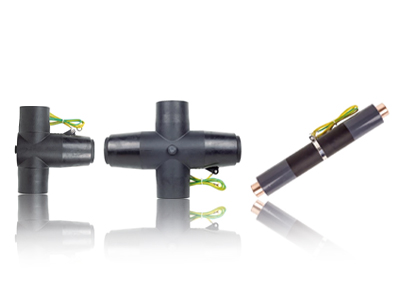

Соединитель шины

Разъемные кабельные комплектующие — это важные соединительные компоненты, предназначенные для обеспечения безопасных, надежных и полностью изолированных соединений в системах электроснабжения среднего (СН) и высокого (ВВ) напряжения. Разработанные для распределительных устройств, трансформаторов, распределительных устройств и распределительных сетей, эти комплектующие обеспечивают стабильную электрическую работу даже в суровых условиях эксплуатации.

Наши разъемные соединители изготавливаются из высококачественного EPDM или силиконовой резины, обеспечивая превосходную электрическую изоляцию, гидрофобность и долговременную устойчивость к влаге, УФ-излучению и воздействию окружающей среды. Каждое изделие разработано для обеспечения стабильной диэлектрической прочности, превосходной механической долговечности и упрощенной установки с использованием стандартной технологии холодной термоусадки или вставного монтажа.

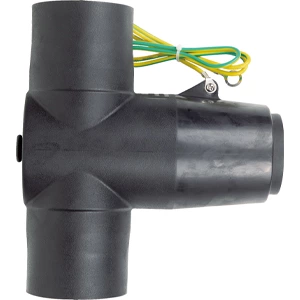

Зажимной расширительный шинный соединитель 26/35 кВ

Номинальное напряжение : 35 kV , Номинальный ток : 630/1250 A , Выдерживаемое напряжение переменного тока (5 мин) : 117 kV , Частичный разряд : 45 kV,Q≤10 pC , Импульсное выдерживаемое напряжение (10 раз для каждой полярности) : 200 kV , Сопротивление экрана : ≤5000 Ω , Эталонные стандарты : GB/T 12706.4、IEC 60502-4 ,

Зажимной расширительный шинный соединитель верхнего типа 8,7/15 кВ, 12/20 кВ. Области применения.

Номинальное напряжение : 15 kV,20 kV , Номинальный ток : 630/1250 A , Выдерживаемое напряжение переменного тока (5 мин) : 42 kV,65 kV , Частичный разряд : 15 kV,Q≤10 pC 20 kV,Q≤10 pC , Импульсное выдерживаемое напряжение (10 раз для каждой полярности) : 95 kV,125 kV , Сопротивление экрана : ≤5000 Ω , Эталонные стандарты : IEE-386、GB/T 12706.4、IEC 60502-4 ,

Боковой расширительный шинный соединитель

Номинальное напряжение : 15 kV,24 kV , Номинальный ток : 630 A , Выдерживаемое напряжение переменного тока (5 мин) : 45 kV,65 kV , Частичный разряд : 15 kV,Q≤10 pC 24 kV,Q≤10 pC , Импульсное выдерживаемое напряжение (10 раз для каждой полярности) : 95 kV,125 kV , Сопротивление экрана : ≤5000 Ω , Эталонные стандарты : GB/T8349,GB/T11022 , Повышение температуры : ≤65 K ,
