Клеммные колодки
В серии клеммных блоков для DIN-рейки используется принцип самоблокировки Reakdyn, предотвращающий ослабление винтов и обеспечивающий стабильное зажимание проводника под высоким давлением. Изготовленные из высокопрочного медного сплава и электролитически осажденной меди с лужением/никелевым покрытием, клеммы обеспечивают превосходную проводимость, антикоррозионные свойства и долговременную надежность. Изолирующий корпус из PA66 не содержит галогенов, устойчив к УФ-излучению и отличается высокой прочностью.
Клеммы JHD5, разработанные для промышленного применения, поддерживают многопроводное соединение, сечения проводников до 240 мм² и не требуют технического обслуживания.
Категории продукции
Клеммные колодки проходного и многоуровневого типа обладают рядом ключевых преимуществ:
- Экономия пространства: многоуровневая конструкция позволяет размещать проводку высокой плотности в компактных панелях управления и корпусах.
- Простая проводка: проходные кабели обеспечивают простые линейные соединения для организованной прокладки цепей.
- Модульная гибкость: их можно легко комбинировать, расширять или переконфигурировать по мере изменения потребностей системы.
- Надежное соединение: надежное крепление обеспечивает стабильный электрический контакт и устойчивость к вибрации.
- Монтаж, экономящий время: варианты подключения с помощью штепсельных вставок или без инструментов ускоряют сборку и техническое обслуживание.
- Четкое разделение цепей: многоуровневые схемы помогают визуально и физически разделить сигналы, питание и заземление.
- Безопасная на ощупь конструкция: изолированные корпуса и закрытые клеммы повышают безопасность оператора.
Новинки
JHD1-1.5C - Двухуровневая клеммная колодка
Основные характеристики
- Тип : Двухуровневая клеммная колодка,
- Номинальное напряжение : 500 V,
- Номинальный ток : 16 A,
- Способ подключения : Вставное соединение, 1-й и 2-й уровни,
- Номинальное сечение : 1.5 mm²,
- Тип крепления : DIN-рейка (EN 60715),
- Совместимая направляющая : NS 35/7,5, NS 35/15,
- Поперечное сечение : 0.14 mm² - 1.5 mm²,
- Цвет : серый,
Ваши преимущества
- Монтаж без инструментов — прямое вставное соединение
- Экономия до 50% времени на монтаж
- Надежная пружинная технология зажима
- Вибростойкое соединение
- Подходит для одножильных проводов и проводов с наконечниками
- Совместимость с 35-мм DIN-рейкой (NS35)
- Компактная конструкция для монтажа высокой плотности
JHD1-2.5C - Двухуровневая клеммная колодка
Основные характеристики
- Тип : Двухуровневая клеммная колодка,
- Номинальное напряжение : 800 V,
- Номинальный ток : 24 A,
- Способ подключения : Вставное соединение, 1-й и 2-й уровни,
- Номинальное сечение : 2.5 mm²,
- Тип крепления : DIN-рейка (EN 60715),
- Совместимая направляющая : NS 35/7,5, NS 35/15,
- Поперечное сечение : 0.14 mm² - 4 mm²,
- Цвет : серый,
Ваши преимущества
- Монтаж без инструментов — прямое вставное соединение
- Экономия до 50% времени на монтаж
- Надежная пружинная технология зажима
- Вибростойкое соединение
- Подходит для одножильных проводов и проводов с наконечниками
- Совместимость с 35-мм DIN-рейкой (NS35)
- Компактная конструкция для монтажа высокой плотности

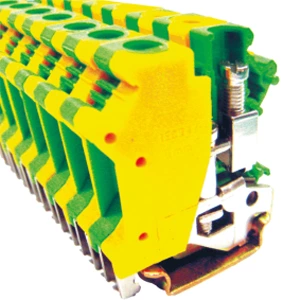

JHD5-6JD - Клеммная колодка защитного проводника
Основные характеристики
- Тип : Клеммная колодка защитного проводника,
- Количество подключений : 2,
- Количество позиций : 1,
- Способ подключения : Винтовое соединение,
- Поперечное сечение : 0.2 mm² - 10 mm²,
- Способ монтажа : Опорная ножка из полиэтилена с крепежным винтом, M4,
- Цвет : зелено-желтый,
Ваши преимущества
- Невесомое подключение и исключительное удобство в обращении благодаря предварительно натянутой контактной пружине
- Подключение проводников любых типов — как жестких, так и гибких, — даже без использования наконечников
- Четкая индикация надежности соединения проводника (визуальная и акустическая)
- Простое отсоединение проводников и повторное натяжение контактной пружины с помощью оранжевой кнопки-толкателя
- Оптимизировано для ручного и автоматизированного монтажа

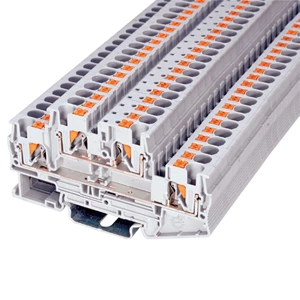

JHD1-4C - Двухуровневая клеммная колодка
Основные характеристики
- Тип : Двухуровневая клеммная колодка,
- Номинальное напряжение : 800 V,
- Номинальный ток : 32 A,
- Способ подключения : Вставное соединение, 1-й и 2-й уровни,
- Номинальное сечение : 4 mm²,
- Тип крепления : DIN-рейка (EN 60715),
- Совместимая направляющая : NS 35/7,5, NS 35/15,
- Поперечное сечение : 0.2 mm² - 6 mm²,
- Цвет : серый,
Ваши преимущества
- Монтаж без инструментов — прямое вставное соединение
- Экономия до 50% времени на монтаж
- Надежная пружинная технология зажима
- Вибростойкое соединение
- Подходит для одножильных проводов и проводов с наконечниками
- Совместимость с 35-мм DIN-рейкой (NS35)
- Компактная конструкция для монтажа высокой плотности

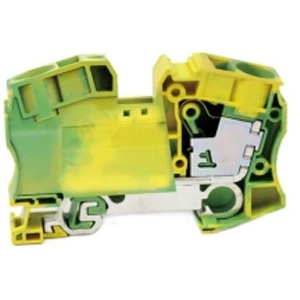

JHD1-35JD - Клемма защитного проводника
Основные характеристики
- Тип : Клеммная колодка защитного проводника,
- Количество подключений : 2,
- Способ подключения : Подключение PowerTurn,
- Номинальное сечение : 35 mm²,
- Тип крепления : DIN-рейка (EN 60715),
- Совместимая направляющая : NS 35/7,5, NS 35/15,
- Поперечное сечение : 2.5 mm² - 35 mm²,
- Цвет : зелено-желтый,
Ваши преимущества
- Монтаж без инструментов — прямое вставное соединение
- Экономия до 50% времени на монтаж
- Надежная пружинная технология зажима
- Вибростойкое соединение
- Подходит для одножильных проводов и проводов с наконечниками
- Совместимость с 35-мм DIN-рейкой (NS35)
- Компактная конструкция для монтажа высокой плотности
JHD1-4RD - Модульный клеммный блок предохранителей
Основные характеристики
- Тип : Клеммная колонка с модульными предохранителями,
- Тип предохранителя : Стекло / керамика / ...G / 5 x 20,
- Номинальное напряжение : 500 V,
- Номинальный ток : 6.3 A,
- Количество подключений : 1,
- Способ подключения : Вставное соединение,
- Номинальное сечение : 4 mm²,
- Тип крепления : DIN-рейка (EN 60715),
- Совместимая направляющая : NS 35/7,5, NS 35/15,
- Поперечное сечение : 0.2 mm²- 6 mm²,
- Цвет : черный,
Ваши преимущества
- Монтаж без инструментов — прямое вставное соединение
- Экономия до 50% времени на монтаж
- Надежная пружинная технология зажима
- Вибростойкое соединение
- Подходит для одножильных проводов и проводов с наконечниками
- Совместимость с 35-мм DIN-рейкой (NS35)
- Компактная конструкция для монтажа высокой плотности
