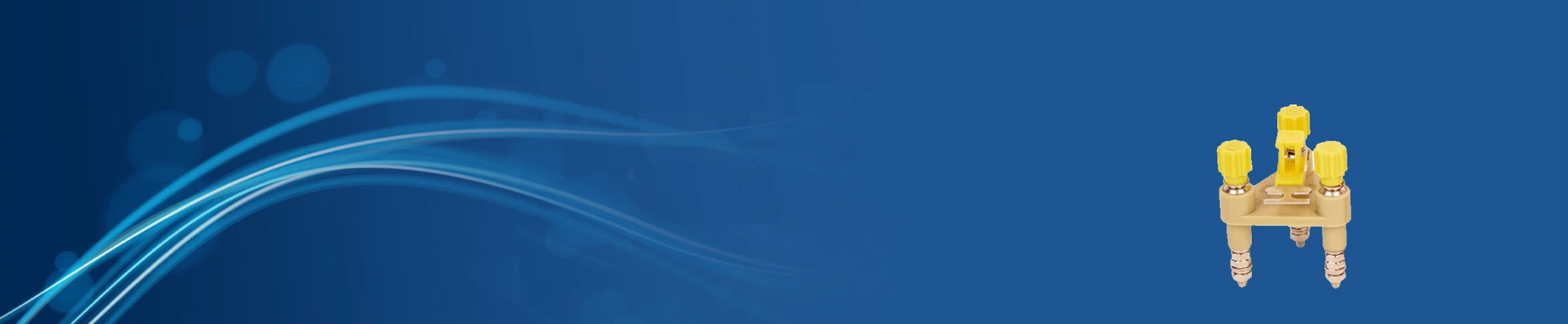

Соединительный элемент панели JL1
Изоляционные элементы изготовлены из конструкционного пластика, обладающего превосходными изоляционными и механическими свойствами. Они выдерживают высокие температуры до 120ºC.
Обладает хорошими проводящими свойствами. Падение напряжения при контакте не превышает 3,2 мВ. В разомкнутом состоянии обеспечивает сохранение и ограничение пространства. Прозрачен, безопасен и надежен.
Его можно крепить к монтажной пластине (например, железной пластине) толщиной ≥1 мм. Он может использоваться для включения и выключения цепи (50 или 60 Гц, 600 В переменного тока или 440 В, 24 А постоянного тока) в релейных панелях защиты или шкафах управления и т. д.
JL1-2.5/3A
Количество упаковок : 20 ,
Толщина / Ширина / Высота / Высота после установки: мм : 43/48/62/35 ,
Номинальное напряжение / Номинальный ток / Номинальное сечение : 660V/24A/2.5 mm² ,
Расстояние между отверстиями / размер отверстия : 35х35х35 (равносторонний △)/3-Ф10 ,
Винт : M4 ,
Момент затяжки (Н·м) : 1.2 ,
Материал : PC ,
Класс огнестойкости UL-94 : V2 ,
JL1-2.5/3
Количество упаковок : 20 ,
Толщина / Ширина / Высота / Высота после установки: мм : 42/48/62/30 ,
Номинальное напряжение / Номинальный ток / Номинальное сечение : 660V/24A/2.5 mm² ,
Расстояние между отверстиями / размер отверстия : 35x35x35 (равносторонний △)/3-Ф10 Среднее отверстие Ф5 или М4 ,
Винт : M4 ,
Момент затяжки (Н·м) : 1.2 ,
Материал : PC ,
Класс огнестойкости UL-94 : V2 ,
JL1-2.5/2C
Количество упаковок : 20 ,
Толщина / Ширина / Высота / Высота после установки: мм : 13/41/59.5/33 ,
Номинальное напряжение / Номинальный ток / Номинальное сечение : 660 V/24 A/2.5 mm² ,
Расстояние между отверстиями / размер отверстия : 35/2-Ф10 ,
Винт : M4 ,
Момент затяжки (Н·м) : 1.2 ,
Материал : PC ,
Класс огнестойкости UL-94 : V2 ,
JL1-2.5/2B(E-28)
Количество упаковок : 20 ,
Толщина / Ширина / Высота / Высота после установки: мм : 13/41/59.5/33 ,
Номинальное напряжение / Номинальный ток / Номинальное сечение : 660 V/24 A/2.5 mm² ,
Расстояние между отверстиями / размер отверстия : 28/2-Ф10 ,
Винт : M4 ,
Момент затяжки (Н·м) : 1.2 ,
Материал : PC ,
Класс огнестойкости UL-94 : V2 ,
JL1-2.5/2A
Количество упаковок : 20 ,
Толщина / Ширина / Высота / Высота после установки: мм : 13/48/62/35 ,
Номинальное напряжение / Номинальный ток / Номинальное сечение : 660 V/24 A/2.5 mm² ,
Расстояние между отверстиями / размер отверстия : 35/2-Ф10 ,
Винт : M4 ,
Момент затяжки (Н·м) : 1.2 ,
Материал : PC ,
Класс огнестойкости UL-94 : V2 ,
JL1-2.5/2
Количество упаковок : 20 ,
Толщина / Ширина / Высота / Высота после установки: мм : 13/48/62/30 ,
Номинальное напряжение / Номинальный ток / Номинальное сечение : 660 V/24 A/2.5 mm² ,
Расстояние между отверстиями / размер отверстия : 35/2-Ф10 Среднее отверстие Ф5 или М4 ,
Винт : M4 ,
Момент затяжки (Н·м) : 1.2 ,
Материал : PC ,
Класс огнестойкости UL-94 : V2 ,
JL1-2.5D
Количество упаковок : 40 ,
Толщина / Ширина / Высота / Высота после установки: мм : 13/13/60/30 ,
Номинальное напряжение / Номинальный ток / Номинальное сечение : 660 V/24 A/2.5 mm² ,
Расстояние между отверстиями / размер отверстия : Ф10 ,
Винт : M4 ,
Момент затяжки (Н·м) : 1.2 ,
Материал : PC ,
Класс огнестойкости UL-94 : V2 ,
