Зажимной расширительный шинный соединитель верхнего типа 8,7/15 кВ, 12/20 кВ. Области применения.
- Номинальное напряжение:
- 15 kV,20 kV
- Номинальный ток:
- 630/1250 A
- Выдерживаемое напряжение переменного тока (5 мин):
- 42 kV,65 kV
- Частичный разряд:
- 15 kV,Q≤10 pC 20 kV,Q≤10 pC
- Импульсное выдерживаемое напряжение (10 раз для каждой полярности):
- 95 kV,125 kV
- Сопротивление экрана:
- ≤5000 Ω
- Эталонные стандарты:
- IEE-386、GB/T 12706.4、IEC 60502-4
 |
 |
 |

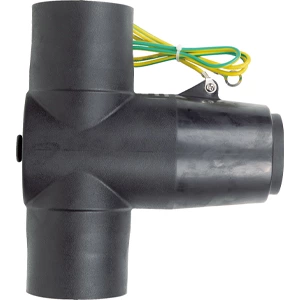

| Т-образный соединитель GHD-15/630A-DJT | Кросс-разъем GHD-15/630A-SJT | Автобус GHD-15MX-630 |
Характеристики продукта
●Обеспечивает соединение нескольких распределительных устройств
шкафы путем соединения с вводами распределительных устройств.
●Напряжение системы: 8,7/15 кВ, 12/20 кВ.
●Номинальный непрерывный ток: 630 А/1250 А.
Характеристики
● Обеспечивает полностью изолированные и герметичные разъемные соединения при использовании с втулками типа C. Однополюсная конструкция с возможностью подключения.
● Шины состоят из круглых медных стержней (трубок), покрытых композитной силиконовой резиновой изоляцией.
● Экранированные шины не имеют минимальных требований к расстоянию между фазами и не подвержены воздействию загрязнения или конденсации.
Технические данные
| Номинальное напряжение | 15 кВ | 20 кВ |
| Номинальный ток | 630/1250 А | 630/1250 А |
| Выдерживаемое напряжение переменного тока (5 мин) | 42 кВ | 65 кВ |
| Частичная разрядка | 15 кВ, Q≤10 пКл | 20 кВ, Q≤10 пКл |
| Выдерживаемое импульсное напряжение (± полярность, по 10 импульсов в каждом) | 95 кВ | 125 кВ |
| Сопротивление экрана | ≤5000 Ом | ≤5000 Ом |
| Стандарты соответствия: IEE-386, GB/T 12706.4, IEC 60502-4 | ||
Информация для заказа
● Длина обрабатываемой шины L определяется межосевым расстоянием между изоляторами распределительного устройства. Этот параметр необходимо указать при заказе. Если длина определяется длиной шины, пожалуйста, четко укажите это.
Иллюстрация аксессуара изделия
Информация для заказа
| Подключение распределительного шкафа | Т-образный соединитель | Перекрестный соединитель | Автобус (длина рассчитывается исходя из расстояния между центрами городов) |
| Два соединенных шкафа | 2 комплекта | -- | 1 комплект |
| Три соединенных шкафа | 2 комплекта | 1 комплект | 2 комплекта |
| Четыре соединенных шкафа | 2 комплекта | 2 комплекта | 3 комплекта |
| Пять соединенных шкафов | 2 комплекта | 3 комплекта | 4 комплекта |
| N соединенных шкафов | 2 комплекта | Набор N-2 | Набор N-1 |
