Аксессуары для кабелей с холодной усадкой 8,7/15 кВ
- Выдерживаемое напряжение промышленной частоты:
- 39 кВ, 5 мин, без пробоя
- Испытание на частичные разряды:
- Величина частичного разряда ≤ 10 пКл при 15 кВ
- Испытание импульсным напряжением:
- 95 кВ, 10 положительных и 10 отрицательных импульсов, без пробоя.
- Испытание циклическим нагружением при постоянном напряжении (на воздухе):
- 23 кВ, температура проводника 95–100 ℃, всего 60 циклов, без пробоя, без пробоев.
- Испытание на термическую стойкость (проводник сечением 185 мм²):
- 23,4 кА, 2 с, дважды, видимых повреждений нет.
- Испытание на динамическую устойчивость:
- 82,6 кА, ≥ 10 мс, видимых повреждений нет.
- Измерение влажности (в помещении):
- 11 кВ, 300 ч, без пробоя, без пробоев
- Испытание в соляном тумане (внешние условия):
- 11 кВ, 1000 ч, без пробоя, без пробоев
Монтажная схема трехжильного клеммного разъема с полной термоусадкой 8,7/15 кВ.
Испытания электрических характеристик
| Нет. | Тестовый образец | Стандартные требования |
| 1 | Выдерживаемое напряжение промышленной частоты | 39 кВ, 5 мин, без пробоя |
| 2 | Испытание частичного разряда | Величина частичного разряда ≤ 10 пКл при 15 кВ |
| 3 | Испытание импульсным напряжением | 95 кВ, 10 положительных и 10 отрицательных импульсов, без пробоя. |
| 4 | Испытание на циклическую нагрузку при постоянном напряжении (в воздухе) | 23 кВ, температура проводника 95–100 ℃, всего 60 циклов, без пробоя, без пробоев. |
| 5 | Испытание на термостойкость (проводник 185 мм²) | 23,4 кА, 2 с, дважды, видимых повреждений нет. |
| 6 | Испытание динамической устойчивости | 82,6 кА, ≥ 10 мс, видимых повреждений нет. |
| 7 | Испытание на влажность (в помещении) | 11 кВ, 300 ч, без пробоя, без пробоев |
| 8 | Испытание солевым туманом (на открытом воздухе) | 11 кВ, 1000 ч, без пробоя, без пробоев |

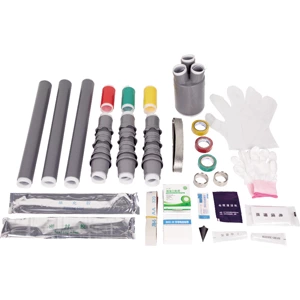

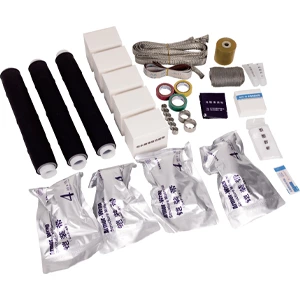

Обзор продукта
◆Изделие выпускается в одножильном, двухжильном, трехжильном, четырехжильном и пятижильном исполнении и широко используется для оконцовки низковольтных кабелей и промежуточных соединений.
◆Превосходная гидрофобность поверхности, обеспечивающая высокую устойчивость продукта к загрязнениям.
◆Компактный размер, малый вес и надежная работа.
◆Область применения: Изделие обладает превосходной морозостойкостью и термостойкостью, что делает его особенно подходящим для использования в высокогорных, холодных, влажных, подверженных воздействию солевых брызг и сильно загрязненных средах.
Для установки не требуется открытый огонь, что делает его идеальным для легковоспламеняющихся и взрывоопасных зон, таких как нефтеперерабатывающие, химические, горнодобывающие предприятия и туннельные сооружения.
 |
 |
 |
 |
| Монтажный чертеж одножильного кабеля 8,7/15 кВ с термоусадочной трубкой для внутреннего монтажа | Монтажный чертеж трехжильного наружного клеммного соединения с термоусадочной трубкой 8,7/15 кВ | Трехжильный кабель 8,7/15 кВ с термоусадочной трубкой для наружного применения – вспомогательный чертеж. | Трехжильный термоусадочный соединитель 8,7/15 кВ – вспомогательный чертеж |
Технические характеристики - Выбор модели
| Тип продукта | Модель | Сечение проводника (мм²) | Тип продукта | Модель | Сечение проводника (мм²) | |||
| 8,7/15 кВ Трехжильный термоусадочный терминал для внутреннего применения | GHD-15HNLS-3*25-50 | 25-50 | 8,7/15 кВ Одножильный термоусадочный терминал для внутреннего применения | GHD-15HNLS-1*25-50 | 25-50 | |||
| GHD-15HNLS-3*70-120 | 70-120 | GHD-15HNLS-1*70-120 | 70-120 | |||||
| GHD-15HNLS-3*150-240 | 150-240 | GHD-15HNLS-1*150-240 | 150-240 | |||||
| GHD-15HNLS-3*300-400 | 300-400 | GHD-15HNLS-1*300-400 | 300-400 | |||||
| 8,7/15 кВ Трехжильный наружный клеммный блок с термоусадочной трубкой | GHD-15HWLS-3*25-50 | 25-50 | Одножильный наружный клеммный блок с холодной термоусадкой, 8,7/15 кВ | GHD-15HWLS-1*25-50 | 25-50 | |||
| GHD-15HWLS-3*70-120 | 70-120 | GHD-15HWLS-1*70-120 | 70-120 | |||||
| GHD-15HWLS-3*150-240 | 150-240 | GHD-15HWLS-1*150-240 | 150-240 | |||||
| GHD-15HWLS-3*300-400 | 300-400 | GHD-15HWLS-1*300-400 | 300-400 | |||||
| Трехжильный термоусадочный соединитель 8,7/15 кВ | GHD-15JTLS-3*25-50 | 25-50 | 8,7/15 кВ Одножильный термоусадочный промежуточный соединитель | GHD-15JTLS-1*25-50 | 25-50 | |||
| GHD-15JTLS-3*70-120 | 70-120 | GHD-15JTLS-1*70-120 | 70-120 | |||||
| GHD-15JTLS-3*150-240 | 150-240 | GHD-15JTLS-1*150-240 | 150-240 | |||||
| GHD-15JTLS-3*300-400 | 300-400 | GHD-15JTLS-1*300-400 | 300-400 | |||||
