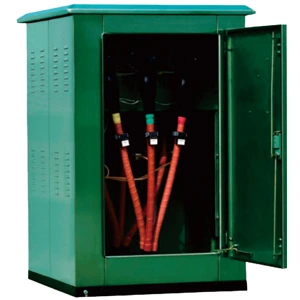

Распределительная коробка для кабеля 12 кВ

Обзор продукта

В последние годы в кабельных системах распределения электроэнергии широко используются европейские распределительные коробки. К их основным особенностям относятся конструкция с двусторонними дверцами и использование втулок в качестве соединительных шин. Такая конструкция обеспечивает компактность, аккуратное расположение кабелей и исключает необходимость прокладки трехжильных кабелей на больших расстояниях, что значительно упрощает монтаж.

Используемые кабельные соединители соответствуют стандартам DIN 47636. В системе обычно применяются болтовые кабельные соединители с номинальным током 630 А, обеспечивающие надежное и безопасное электрическое соединение.

Описание модели

Условия использования

◆ Температура окружающей среды: максимум +40 ℃, минимум -30 ℃;

◆ Скорость ветра: эквивалентна 34 м/с (не превышает 700 Па);

◆ Влажность: Среднесуточная относительная влажность ≤95 %, Среднемесячная относительная влажность ≤95 %;

◆ Сейсмостойкость: горизонтальное ускорение ≤0,4 м/с², вертикальное ускорение ≤0,15 м/с²;

◆ Наклон места установки: не более 3°;

◆ Условия установки: Окружающий воздух не должен быть явно загрязнен коррозионными или легковоспламеняющимися газами, парами и т. д., а место установки должно быть свободно от сильной вибрации;

◆ Примечание: Если вы планируете использовать данный продукт вне указанных выше условий, пожалуйста, проконсультируйтесь с нашей компанией.

Аксессуары для тактильных кабельных разъемов типа DFW12/630AB-□

Технические характеристики изделия

Предварительная проверка и тестирование перед установкой

◆Перед установкой и эксплуатацией кабельная распределительная коробка должна пройти следующие проверки и испытания:

◇Испытание на выдерживаемое напряжение:

При обесточивании подайте напряжение промышленной частоты 45 кВ в течение 1 минуты. Пробой или пробой происходить не должны.

◇Примечание: Перед началом испытания отсоедините проводку индикатора напряжения и подключите выходной провод поддерживающего изолятора или датчика. Не используйте грозозащитные устройства из оксида цинка во время испытания.

◇Проверка в режиме реального времени:

При повышении напряжения до 5 кВ индикаторная лампа должна загореться. При повышении напряжения до 10 кВ индикаторная лампа должна гореть ярко.

◆Установочная база

◇Перед установкой распределительной коробки пользователю следует заранее подготовить кабельную траншею или колодец.

◇Монтажное основание для кабельной распределительной коробки должно быть изготовлено из сварного швеллера и предварительно заглублено в ровный фундамент.

Европейская конструкция для установки распределительной коробки

Распределительная коробка европейского типа – схема подключения

Модель	Схема электропроводки	Внутреннее устройство	Размеры
DFW10-2			580×550×950
DFW10-3			700×550×950
DFW10-4			820×550×950
DFW10-5			940×550×950
DFW10-6			1060×550×950
DFW10-7			1180×550×950
DFW10-8			820×650×1000
DFW10-9			940×650×1000

Примечание: Размеры распределительной коробки можно увеличивать или уменьшать по мере необходимости, а внешняя оболочка может быть непосредственно закопана в кабельную траншею.
