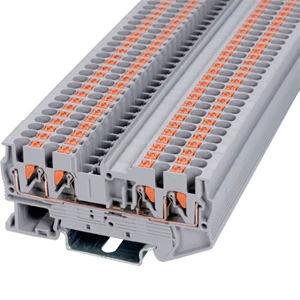

JHD1-1.5/2-2 - Проходной клеммный блок
- Тип:
- Многожильный клеммный блок
- Номинальное напряжение:
- 500 V
- Номинальный ток:
- 17.5 A
- Количество подключений:
- 4
- Способ подключения:
- Вставное соединение
- Номинальное сечение:
- 1.5 mm²
- Тип крепления:
- DIN-рейка (EN 60715)
- Совместимая направляющая:
- NS 35/7,5, NS 35/15
- Поперечное сечение:
- 0.14 mm² - 1.5 mm²
- Цвет:
- серый
| Схема подключения |  |
|||
| Толщина / Высота / Ширина (мм) | 3.5/30.5/63.4 | |||
| Технические параметры | ||||
| Рейтинговые данные | Напряжение (В) | 500 | ||
| Ток (А) | 17.5 | |||
| Поперечное сечение (мм²) | 1.5 | |||
| Диапазон обжима | Жесткая проволока (мм²) | / | ||
| Гибкий провод (мм²) | 0,2-1,5 | |||
| Изоляционный материал | ПА | |||
| Класс огнестойкости UL-94 | В0 | |||
| Длина зачистки (мм) | 11 | |||
| Установите направляющие рельсы. | TH35-7.5/TH35-15 | |||
| модель | ||||
| Перегородка | ||||
| Встраиваемый мост | 2P | FBS 2-3.5 |  |
|
| 3P | FBS 3-3.5 | |||
| 4P | FBS 4-3.5 | |||
| 5P | FBS 5-3.5 | |||
| 10P | FBS 10-3.5 | |||
| Маркерная полоса | пустой | ZB3.5 |  |
|
| Горизонтальная печать | ZB3.5 |  |
||
| Вертикальная печать | ZB3.5 |  |
||
| Размеры |  |
|||
