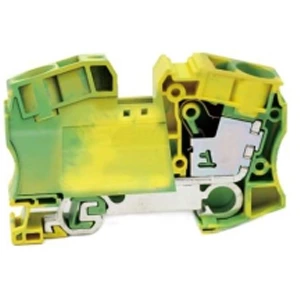

JHD1-16JD - Клемма защитного проводника
- Тип:
- Клеммная колодка защитного проводника
- Количество подключений:
- 2
- Способ подключения:
- Вставное соединение
- Номинальное сечение:
- 16 mm²
- Тип крепления:
- DIN-рейка (EN 60715)
- Совместимая направляющая:
- NS 35/7,5, NS 35/15
- Поперечное сечение:
- 0.5 mm² - 25 mm²
- Цвет:
- зелено-желтый
| Габаритные размеры | ||||
| Ширина / Толщина / Высота (мм) | 74/12.2/50.6 | |||
| Длина полоски | 22 | |||
| Технические параметры | ||||
| Напряжение (В) | ||||
| Электрический ток (А) | ||||
| Площадь сечения (мм²) | 16 | |||
| Диапазон обжима | ||||
| Жесткая проволока (мм²) | 1.5-25 | |||
| Гибкий провод (мм²) | 1 5 -16 | |||
| Установите направляющую | ||||
Может устанавливаться на  профильные направляющие. |
 |
TH35-7.5 | ||
| TH35-15 | ||||
| Раздел | ||||
| Используется для заделки клеммных колодок с целью обеспечения электрической изоляции. |  |
16Г | ||
| Тестовое приложение | ||||
| Тестовый разъем: используется совместно с соответствующим компонентом для проверки цепи. | ||||
| Быстроразъемный соединитель | ||||
| Его можно вставить непосредственно в центр клеммы для установления соединения между клеммами. |  |
2 бита | FBS 2-12 | |
| 3 бита | ||||
| 4 бита | ||||
| 5 бит | ||||
| 10 бит | ||||
| 20 бит | ||||
| 30 бит | ||||
| Маркерная полоса | ||||
| Маркировочные полосы имеют стандартную горизонтальную и вертикальную нумерацию от 1 до 600; в качестве альтернативы может быть нанесена нумерация в соответствии с техническими спецификациями, предоставленными заказчиком. | пустой |  |
середина | ZB 10 (пусто) |
| Горизонтальный набор текста |  |
ZB 10 (горизонтальный) | ||
| Вертикальная типизация |  |
ZB 10 (вертикальный) | ||
 |
Обе стороны | BFM 8 (пусто) | ||
| BFM 8 (горизонтальный) | ||||
| BFM 8 (вертикальный) | ||||
| Конец | ||||
| Трубчатый предварительно изолированный клеммный блок |  |
E16-18 | ||
| Трубчатый неизолированный клеммный блок |  |
|||
