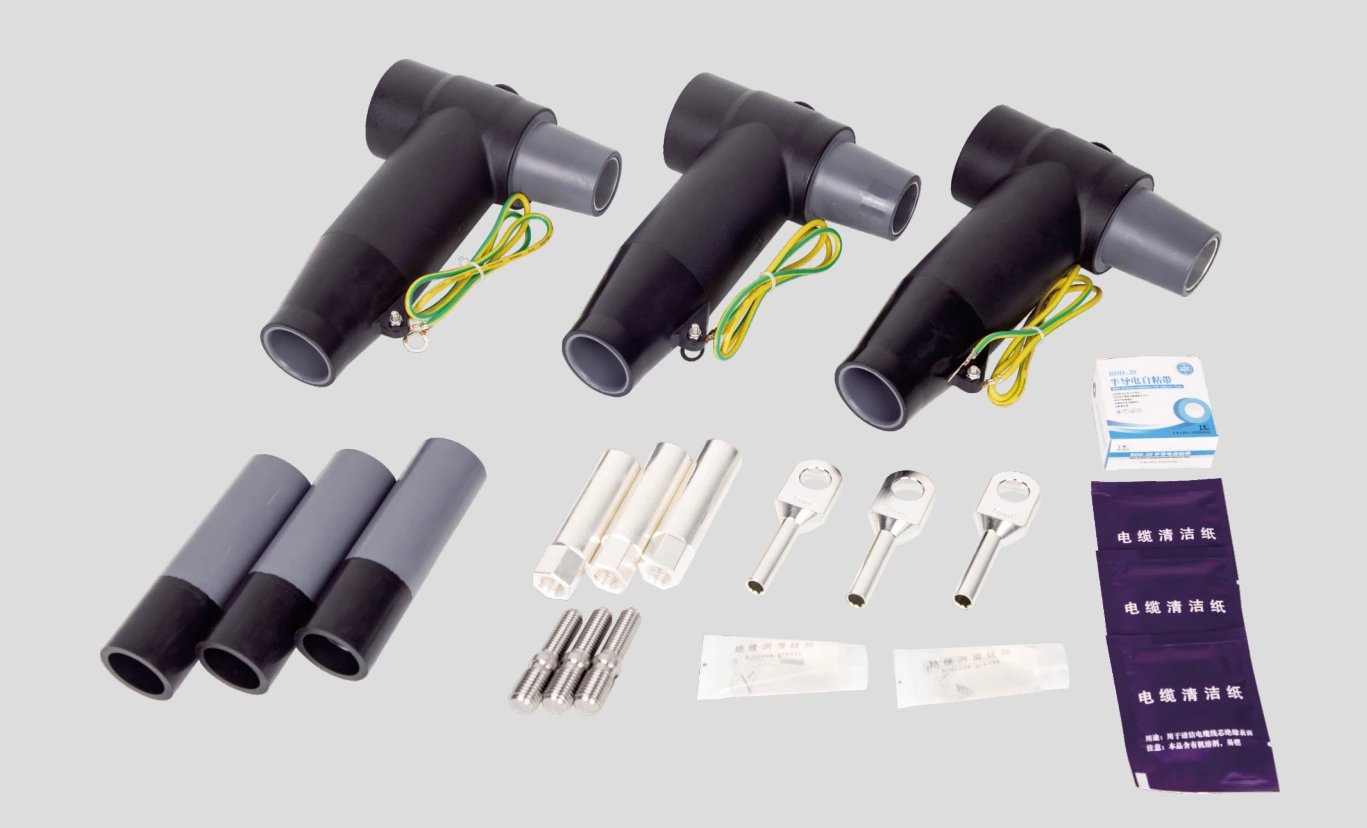

Задний штекерный кабельный разъем 8,7/15 кВ, 630 А
- Номинальное напряжение:
- 15 kV
- Номинальный ток:
- 630 A
- Выдерживаемое напряжение переменного тока (5 мин):
- 39 kV
- Частичный разряд:
- 15 kV,Q≤10 pC
- Импульсное выдерживаемое напряжение (10 раз для каждой полярности):
- 95 kV
- Сопротивление экрана:
- ≤5000 Ω
- Эталонные стандарты:
- GB/T 12706.4、IEC 60502-4
Характеристики продукта
Задний штекерный кабельный соединитель на 630 А используется совместно с передним штекерным кабельным соединителем. Он обеспечивает разветвление цепей на 630 А, но не может быть напрямую подключен к таким изделиям, как изоляторы. Его задний конец может быть герметизирован изолятором или удлинен для подключения другого заднего штекерного кабельного соединителя и заднего штекерного разрядника.
Благодаря передовой технологии обратной инжекции, внешний слой имеет полупроводниковый экранирующий слой, безопасный на ощупь и обеспечивающий личную безопасность. Уникальная конусообразная структура эффективно рассеивает электрическое поле, решая проблемы, связанные с электрическим полем в точке отсечки экранирующего слоя кабеля. Она обеспечивает возможность расширения, гибкую установку и демонтаж, а также позволяет использовать кабельные соединения Т-образного типа. Изделие полностью герметично, полностью изолировано, полностью защищено, не требует технического обслуживания, устойчиво к погружению в воду и загрязнению окружающей среды.
Технические данные
| Номинальное напряжение | 15 кВ | ||
| Номинальный ток | 630 А | ||
| Выдерживаемое напряжение переменного тока (5 мин) | 39 кВ | ||
| Частичная разрядка | 15 кВ, Q≤10 пКл | ||
| Выдерживаемое импульсное напряжение (± полярность, по 10 импульсов каждый) | 95 кВ | ||
| Сопротивление экрана | ≤5000 Ом | ||
| Стандарты соответствия: GB/T 12706.4, IEC 60502-4 | |||
Выбор моделей
| Модель продукта | Номинальная площадь поперечного сечения (мм²) | 8,7/15 кВ Наружный диаметр изоляции кабеля (мм²) | ||
| GHD-15/630A-HC-25 | 25 | 16.6 | ||
| GHD-15/630A-HC-35 | 35 | 17.6 | ||
| GHD-15/630A-HC-50 | 50 | 19 | ||
| GHD-15/630A-HC-70 | 70 | 20.6 | ||
| GHD-15/630A-HC-95 | 95 | 22.2 | ||
| GHD-15/630A-HC-120 | 120 | 23.6 | ||
| GHD-15/630A-HC-150 | 150 | 25.2 | ||
| GHD-15/630A-HC-185 | 185 | 26.7 | ||
| GHD-15/630A-HC-240 | 240 | 29 | ||
| GHD-15/630A-HC-300 | 300 | 31.2 | ||
| GHD-15/630A-HC-400 | 400 | 34.4 | ||
| GHD-15/630A-HC-500 | 500 | 38 | ||

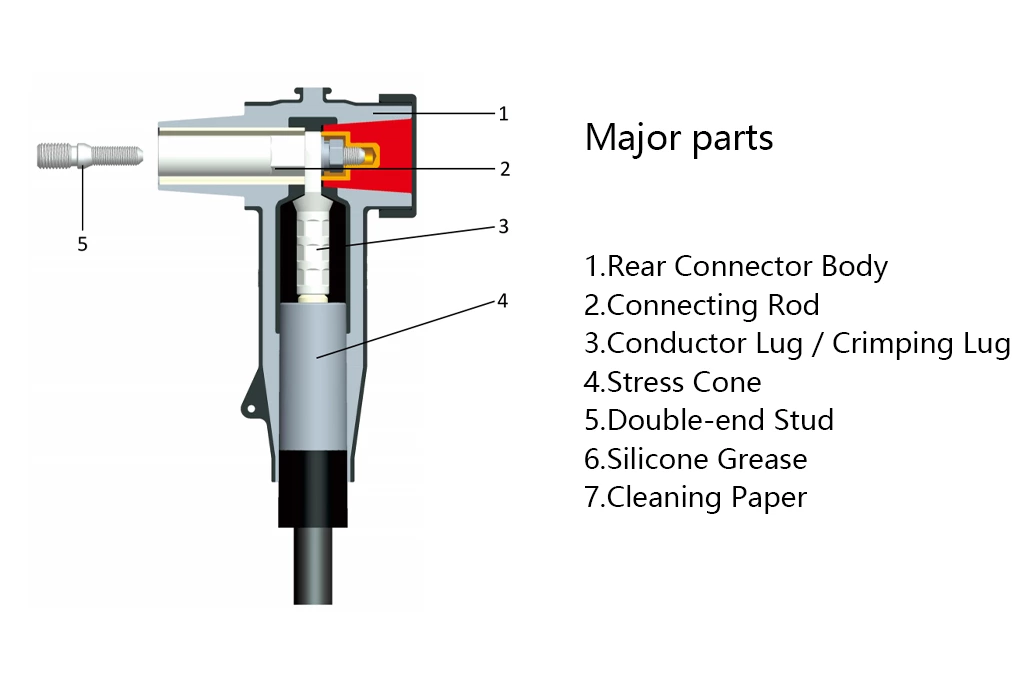

Иллюстрация аксессуара изделия
