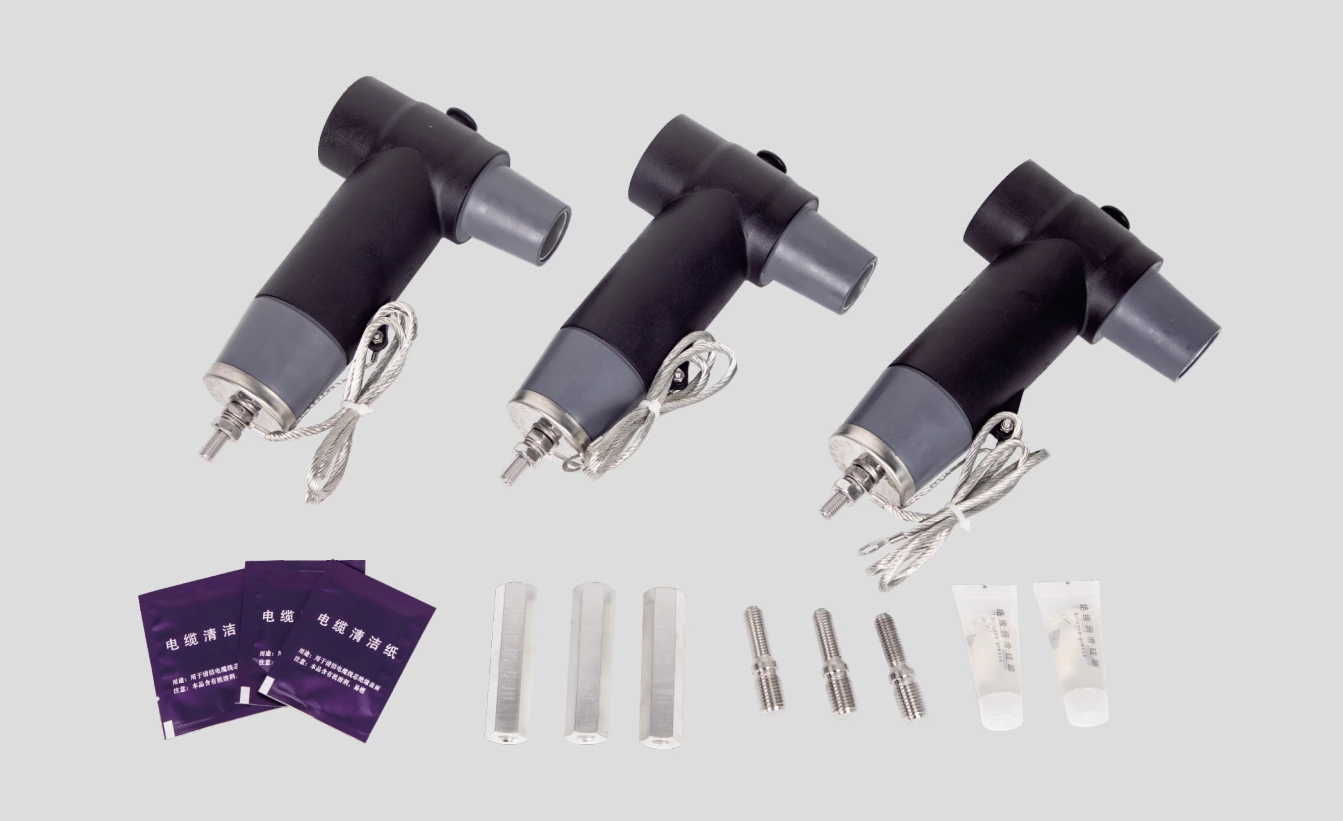

Экранированный задний штекерный разрядник на 15 кВ
- Номинальное напряжение:
- 10,13,17
- Номинальный разрядный ток:
- 5
- Напряжение системы:
- 6,10,15
- Постоянное рабочее напряжение:
- 8,10.4,13.6
- Опорное напряжение постоянного тока 1 мА:
- 14.4,15,19.3,24,25
- Стойкость к импульсам высокого тока:
- 65
- Остаточное напряжение при крутом импульсе тока:
- 31,34.5,41.3,51.8,57.5
- Остаточное напряжение при грозовом импульсе:
- 27,30,36,45,50
- Остаточное напряжение при коммутационном импульсе:
- 23,25.6,30.7,35,42.5
- Длительная устойчивость к импульсным токам:
- 75,100,150
Характеристики продукта
Этот разрядник европейского типа с задним штекером подключается к передним или задним разъемам, обеспечивая защиту электрооборудования от перенапряжения. Встроенный блок клапанов из оксида цинка обеспечивает превосходные нелинейные характеристики, характеризующиеся низким остаточным напряжением, высокой токовой нагрузкой, быстрым временем отклика и эффективным подавлением перенапряжения. Он надежно защищает от ударов молнии и импульсных перенапряжений.
Технические данные
| Элемент | Единица | GHD-6BLQ-10/27 | GHD-6BLQ-10/30 | GHD-10BLQ-13/36 | GHD-15BLQ-17/45 | GHD-15BLQ-17/50 |
| Номинальный разрядный ток | кА | 5 | 5 | 5 | 5 | 5 |
| Номинальное напряжение системы | кВ | 6 | 6 | 10 | 15 | 15 |
| Номинальное напряжение (Ur) | кВ | 10 | 10 | 13 | 17 | 17 |
| Постоянное рабочее напряжение (Uc) | кВ | 8 | 8 | 10.4 | 13.6 | 13.6 |
| Опорное напряжение постоянного тока (1 мА) | ≥кВ | 14.4 | 15 | 19.3 | 24 | 25 |
| Остаточное напряжение при резком импульсе тока | ≤кВ | 31 | 34.5 | 41.3 | 51.8 | 57.5 |
| Остаточное напряжение при ударе молнии | ≤кВ | 27 | 30 | 36 | 45 | 50 |
| Остаточное напряжение при импульсе переключения | ≤кВ | 23 | 25.6 | 30.7 | 35 | 42.5 |
| Длительная устойчивость к импульсным токам | А | 150 | 75 | 150 | 150 | 100 |
| Высокая устойчивость к импульсным токам | кА | 65 | 65 | 65 | 65 | 65 |

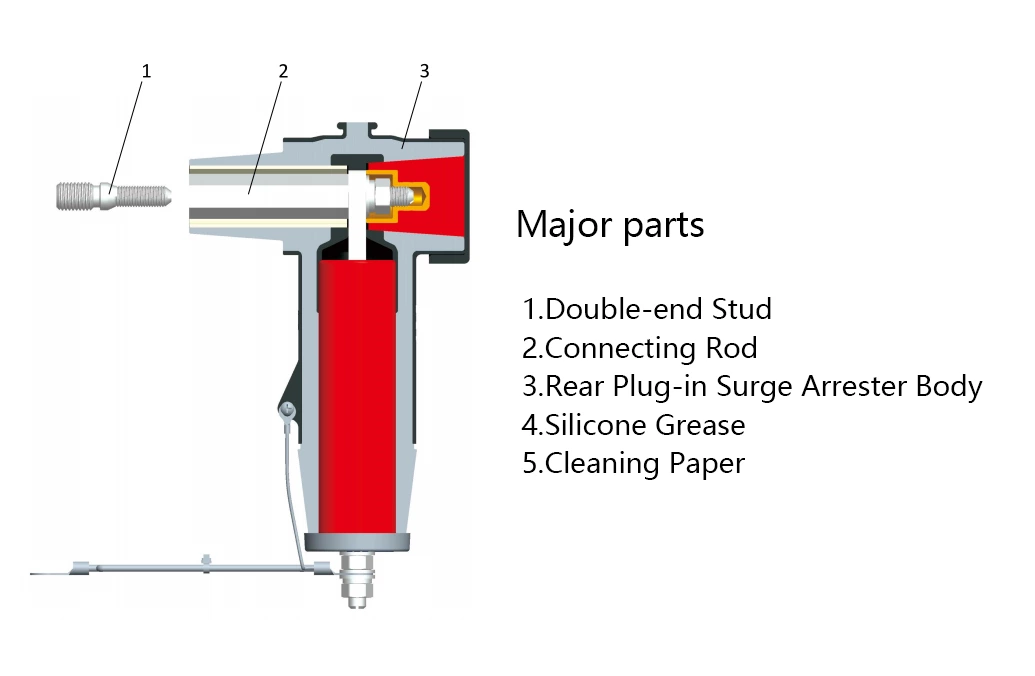

Иллюстрация аксессуара изделия
