Экранированный задний вставной ограничитель перенапряжения 24 кВ
- Номинальное напряжение:
- 26,32,34
- Номинальный разрядный ток:
- 5
- Напряжение системы:
- 20
- Постоянное рабочее напряжение:
- 20.8,25.6,27.2
- Опорное напряжение постоянного тока 1 мА:
- 37,47,48
- Сильное течение:
- 76,95
- Грозовой импульс:
- 66,85
- Импульс переключения:
- 56,75
- Стойкость к длительным импульсам тока:
- 150,200
- Стойкость к импульсам высокого тока:
- 65
Характеристики продукта
Этот разрядник европейского типа с задним штекером подключается к передним или задним разъемам, обеспечивая защиту электрооборудования от перенапряжения. Встроенный блок клапанов из оксида цинка обеспечивает превосходные нелинейные характеристики, характеризующиеся низким остаточным напряжением, высокой токовой нагрузкой, быстрым временем отклика и эффективным подавлением перенапряжения. Он надежно защищает от ударов молнии и импульсных перенапряжений.
Технические данные
| Проект | Единица | GHD-24BLQ-26/66 | GHD-24BLQ-32/85 | GHD-24BLQ-34/85 |
| Номинальный разрядный ток | кА | 5 | 5 | 5 |
| системное напряжение | кВ | 20 | 20 | 20 |
| Номинальное напряжение | кВ | 26 | 32 | 34 |
| Непрерывное рабочее напряжение | кВ | 20.8 | 25.6 | 27.2 |
| Опорное напряжение постоянного тока 1 мА | ≥кВ | 37 | 47 | 48 |
| Крутое течение | ≤кВ | 76 | 95 | 95 |
| Молниеносный импульс | ≤кВ | 66 | 85 | 85 |
| Импульс переключения | ≤кВ | 56 | 75 | 75 |
| Длительная устойчивость к импульсным токам | А | 150 | 150 | 200 |
| Высокая устойчивость к импульсным токам | кА | 65 | 65 | 65 |

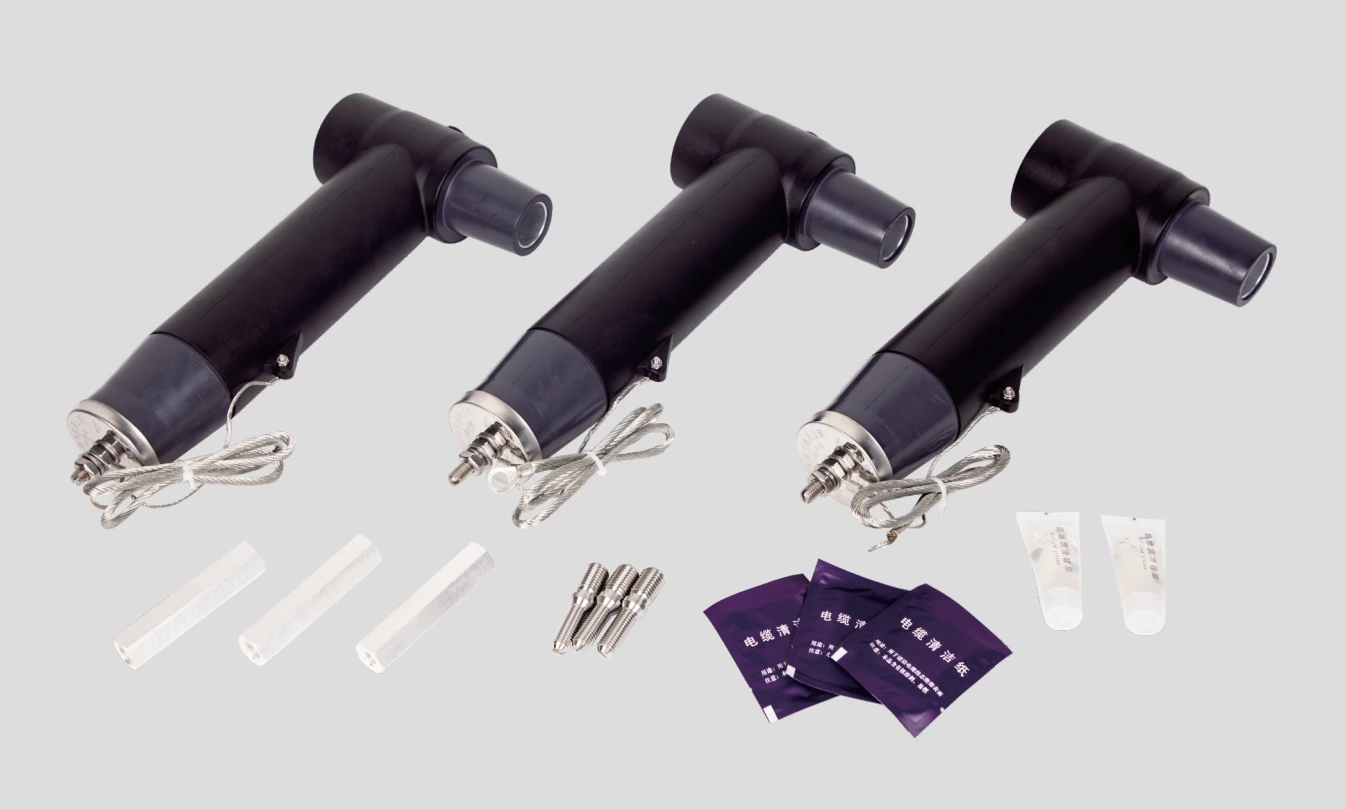

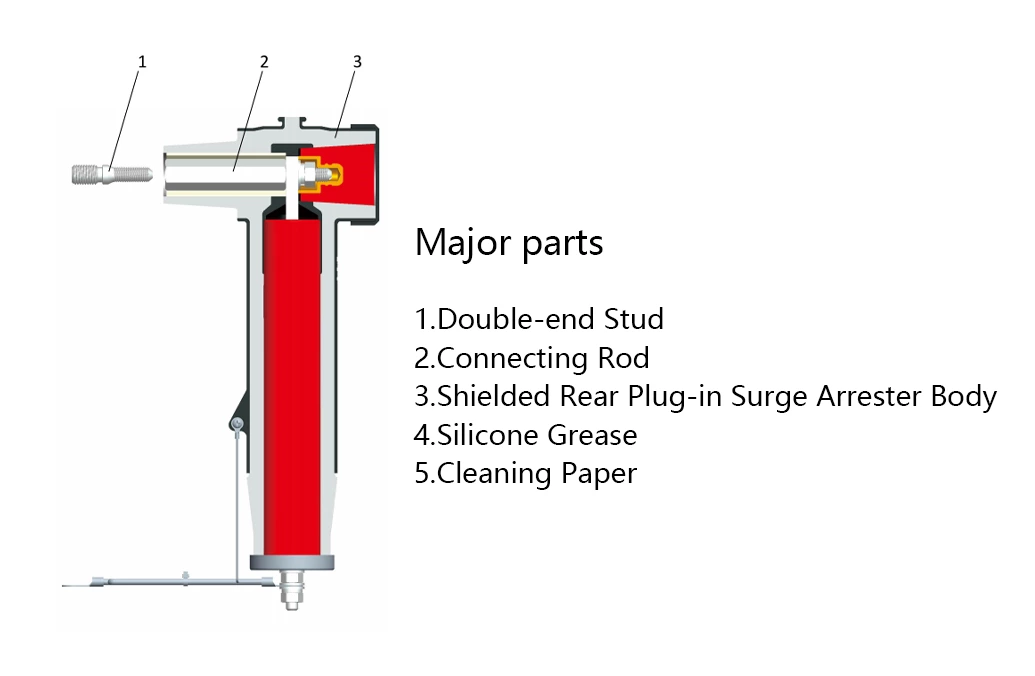

Иллюстрация аксессуара изделия
