Передний штекерный кабельный разъем 26/35 кВ, 630 А
- Номинальное напряжение:
- 35 kV
- Номинальный ток:
- 630 A
- Выдерживаемое напряжение переменного тока (5 мин):
- 117 kV
- Частичный разряд:
- 45 kV,≤10 pC
- Импульсное выдерживаемое напряжение (10 раз для каждой полярности):
- 200 kV
- Сопротивление экрана:
- ≤5000 Ω
- Эталонные стандарты:
- GB/T 12706.4、IEC 60502-4
Характеристики продукта
Передний штекерный кабельный разъем 630 А напрямую подключается к входящим и исходящим изоляторам распределительных устройств и изоляторам кабельных распределительных коробок, обеспечивая полностью изолированные и безопасные цепи для распределительных устройств и кабельных распределительных коробок.
При работе в режиме переднего подключения кабель крепится болтами к посадочному месту втулки распределительного устройства; задний конец может быть непосредственно герметизирован изолятором или удлинен для подключения к заднему разъему-разряднику. Благодаря использованию передовой технологии пост-инжекции, внешний слой имеет полупроводниковый слой, который действует как экран, безопасен на ощупь и обеспечивает личную безопасность. Уникальная конусообразная структура эффективно рассеивает напряжение электрического поля и решает проблемы напряжения электрического поля в точке отсечки экранирующего слоя кабеля. Она обеспечивает расширяемость, гибкую разборку и сборку, позволяя устанавливать кабельные соединения Т-образного типа, и является полностью герметичной, полностью изолированной, полностью защищенной, не требует технического обслуживания, водонепроницаемой и устойчивой к загрязнениям.
Технические данные
| Номинальное напряжение | 35 кВ | ||
| Номинальный ток | 630 А | ||
| Выдерживаемое переменное напряжение в течение 5 минут | 117 кВ | ||
| Частичная разрядка | 45 кВ, ≤10 пКл | ||
| Пропускаемое импульсное напряжение (10 раз для каждой полярности) | 200 кВ | ||
| Сопротивление экрана | ≤5000 Ом | ||
| Стандарты соответствия: GB/T 12706.4, IEC 60502-4 | |||
Выбор моделей
| Модель продукта | Номинальная площадь поперечного сечения (мм²) | Внешний диаметр изоляции кабеля с напряжением 26/35 кВ (мм²) | ||
| GHD-35/630A-QC-35 | 35 | 29 | ||
| GHD-35/630A-QC-50 | 50 | 31 | ||
| GHD-35/630A-QC-70 | 70 | 32.6 | ||
| GHD-35/630A-QC-95 | 95 | 34.2 | ||
| GHD-35/630A-QC-120 | 120 | 35.6 | ||
| GHD-35/630A-QC-150 | 150 | 37.2 | ||
| GHD-35/630A-QC-185 | 185 | 38.7 | ||
| GHD-35/630A-QC-240 | 240 | 41.1 | ||
| GHD-35/630A-QC-300 | 300 | 43.2 | ||
| GHD-35/630A-QC-400 | 400 | 46.6 | ||
| GHD-35/630A-QC-500 | 500 | 49.2 | ||

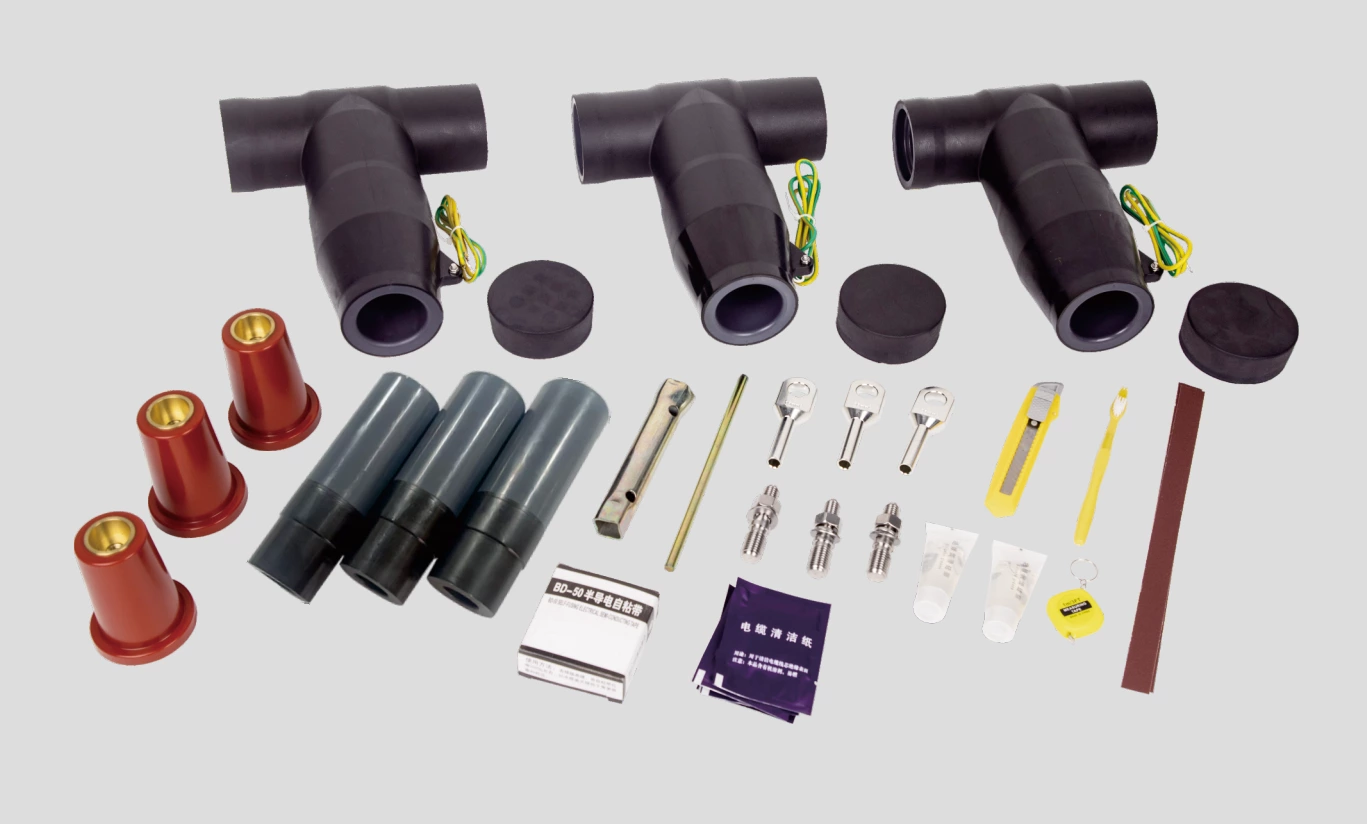

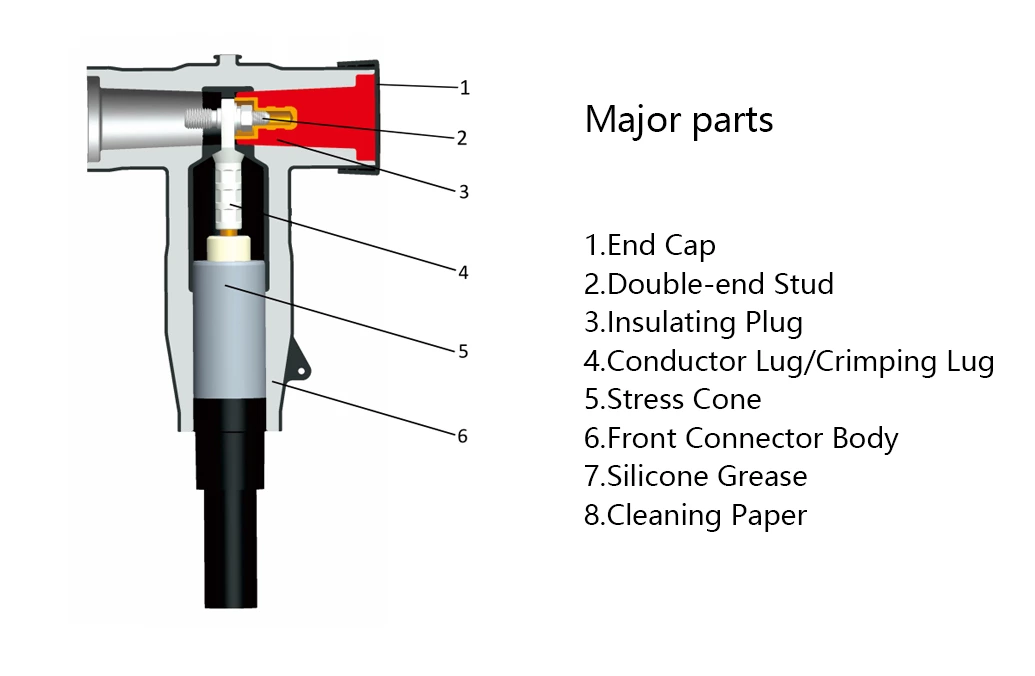

Иллюстрация аксессуара изделия
