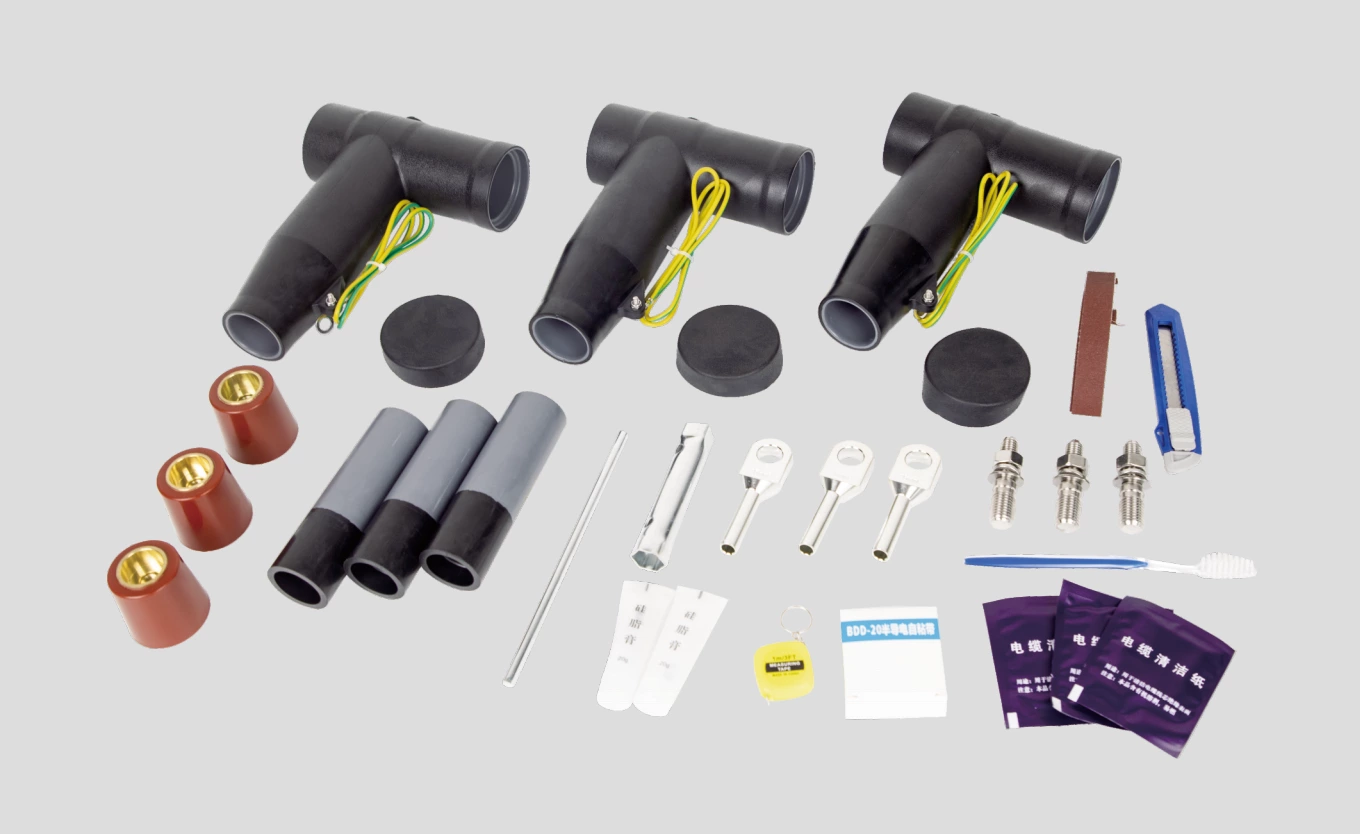

8,7/15 кВ, 630 А Передний штекерный кабельный разъем
- Номинальное напряжение:
- 15 kV
- Номинальный ток:
- 630 A
- Выдерживаемое напряжение переменного тока (5 мин):
- 39 kV
- Частичный разряд:
- 15 kV,Q≤10 pC
- Импульсное выдерживаемое напряжение (10 раз для каждой полярности):
- 95 kV
- Сопротивление экрана:
- ≤5000 Ω
- Эталонные стандарты:
- GB/T 12706.4、IEC 60502-4
Характеристики продукта
Передний штекерный кабельный разъем 630 А напрямую подключается к входящим и исходящим изоляторам распределительных устройств и изоляторам кабельных распределительных коробок, обеспечивая полностью изолированные и безопасные цепи для распределительных устройств и кабельных распределительных коробок.
При работе в режиме переднего подключения кабель крепится болтами к посадочному месту втулки распределительного устройства; задний конец может быть непосредственно герметизирован изолятором или удлинен для подключения к заднему разъему-разряднику. Благодаря использованию передовой технологии пост-инжекции, внешний слой имеет полупроводниковый слой, который действует как экран, безопасен на ощупь и обеспечивает личную безопасность. Уникальная конусообразная структура эффективно рассеивает напряжение электрического поля и решает проблемы напряжения электрического поля в точке отсечки экранирующего слоя кабеля. Она обеспечивает расширяемость, гибкую разборку и сборку, позволяя устанавливать кабельные соединения Т-образного типа, и является полностью герметичной, полностью изолированной, полностью защищенной, не требует технического обслуживания, водонепроницаемой и устойчивой к загрязнениям.
Изделие соответствует стандартам проектирования втулок С-типа, изложенным в EN50180 и EN50181.
Технические данные
| Номинальное напряжение | 15 кВ |
| Номинальный ток | 630 А |
| Выдерживаемое напряжение переменного тока (5 мин) | 39 кВ |
| Частичная разрядка | 15 кВ, Q≤10 пКл |
| Выдерживаемое импульсное напряжение (± полярность, по 10 импульсов в каждом) | 95 кВ |
| Сопротивление экрана | ≤5000 Ом |
| Стандарты соответствия: GB/T 12706.4, IEC 60502-4 | |
Выбор моделей
| Модель продукта | Номинальное поперечное сечение (мм²) | 8,7/15 кВ Наружный диаметр изоляции кабеля (мм²) |
| GHD-15/630A-QC-25 | 25 | 16.6 |
| GHD-15/630A-QC-35 | 35 | 17.6 |
| GHD-15/630A-QC-50 | 50 | 19 |
| GHD-15/630A-QC-70 | 70 | 20.6 |
| GHD-15/630A-QC-95 | 95 | 22.2 |
| GHD-15/630A-QC-120 | 120 | 23.6 |
| GHD-15/630A-QC-150 | 150 | 25.2 |
| GHD-15/630A-QC-185 | 185 | 26.7 |
| GHD-15/630A-QC-240 | 240 | 29 |
| GHD-15/630A-QC-300 | 300 | 31.2 |
| GHD-15/630A-QC-400 | 400 | 34.4 |
| GHD-15/630A-QC-500 | 500 | 38 |

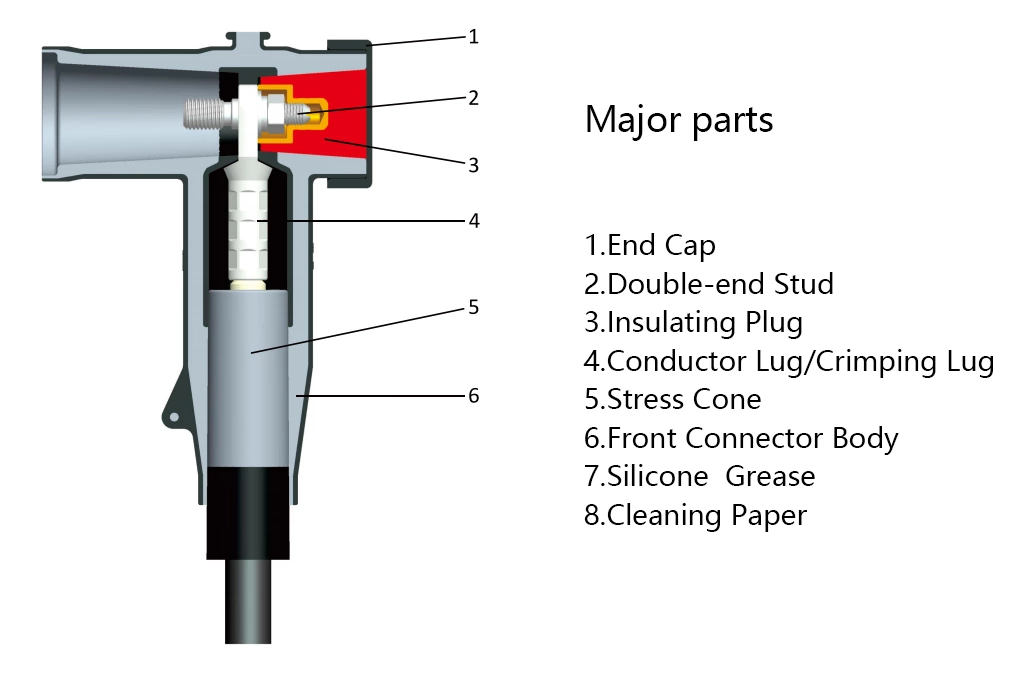

Иллюстрация аксессуара изделия
